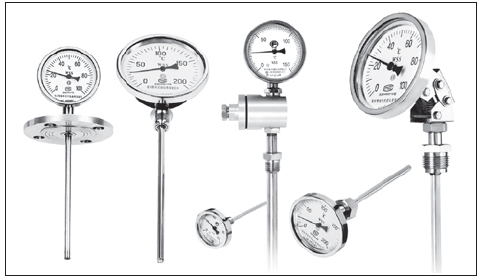

雙金屬溫度計是一種 適用于測量中低溫的現場 檢測儀表，可用來直接測測量氣體和液體的溫度。與玻璃溫度計相比，它具有無汞損壞、讀數清晰、堅固耐用的優點。我生產多用途雙金屬溫度計，規格品種齊全，質量穩定可靠，可廣泛應用于工業、農業、國防和科研領域的各個部門。雙金屬溫度計結構特點和工作原理

雙金屬 溫度計(以下簡稱溫度計)使用螺旋加熱器雙金屬板作為溫度傳感元件，并將其安裝在保護套中，一端固定(固定端)，另一端(自由端)連接到薄軸上，軸端帶有指針。當溫度變化時，溫度傳感元件的自由端立即旋轉，并通過細軸驅動指針以指示刻度盤上的溫度變化。直行溫度計通過轉向傳動機構驅動指針。外殼材料包括鋼板、鑄造鋁合金和不銹鋼板。可調角度溫度計的頭部可借助波紋管、轉角機構和其他部件從角度調整為直線或從直線調整為角度。

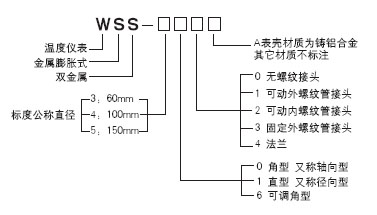

電接點雙金屬溫度計則在結構上增添了電接觸組、調節裝置和出線盒等部件。在溫度變化時，指針（動觸點） 與預先設定的控溫定觸點（上限或下限）相接觸或斷開的瞬間，使控制線路中的繼電器或接觸器動作，從而實現自 動控溫或報警的功能。 雙金屬溫度計主要技術參數: 溫度計型號及各符號的含義(1)準確度等級：1.5級
(2)時間常數：護套管直徑 d=6mm <30s ；
d=8、10、12mm <40s；
(3)護套管的公稱壓力：6.4 MPa（靜壓）；
(4)護套管材料：1Cr18Ni9Ti。

雙金屬溫度計型號規格

模式

模型

刻度盤的公稱直徑(mm)

測量范圍(℃)

晶格值(℃)

插入長度(mm)

鞘管直徑(mm)

安裝螺紋(毫米)

外殼材料類型

角

WSS-301
WSS-302

60

-80~+40
-40~+80

2

75
100
150
200
250
300
注:311，0 ~ 50℃，L = 75無法完成

6

活動外螺紋M16 &倍；1.5

活動內螺紋M16 &倍；1.5

鋼板

WSS-301A
WSS-302A

0~50

1

鑄鋁合金

0~100
0~150

2

直型

WSS-311A
WSS-312A

0~200
0~300

5

角

WSS-401
WSS-402

100

-80~+40
-40~+80

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8
10
12

活動外螺紋M27 &倍；2

活動內螺紋M27 &倍；2

鋼板

WSS-401A
WSS-402A

鑄鋁合金

直型

WSS-411
WSS-412

鋼板

WSS-411A
WSS-412A

鑄鋁合金

角

WSS-501
WSS-502

150

0~50

1

鋼板

WSS-501A
WSS-502A

0~100
0~150

2

鑄鋁合金

直型

WSS-511
WSS-512

0~200
0~300

5

鋼板

WSS-511A
WSS-512A

鑄鋁合金

可調角度

WSS-463

100

0~400
0~500

10

200
250
300
400
500

6

固定螺紋R1/2

耐腐蝕板

WSS-461
WSS-462

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10
12

活動外螺紋M27 &倍；2

活動內螺紋M27 &倍；2

耐腐蝕板

WSS-461A
WSS-462A

鑄鋁合金

注:
A 護套管材料：1Cr18Ni9Ti，要求其它材料須注明。
B 要求其它安裝螺紋需另行洽商。
C 法蘭連接須提供法蘭標準號及規格。
D 溫度計標度盤公稱直徑為φ100，φ150的插入長度為：
1）當護套管直徑為φ8，插入長度范圍75 mm～500 mm；
2）當護套管直徑為φ10，插入長度范圍75 mm～1000 mm；
3）當護套管直徑為φ12，插入長度范圍1250 mm～2000 mm。
