遠傳雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。

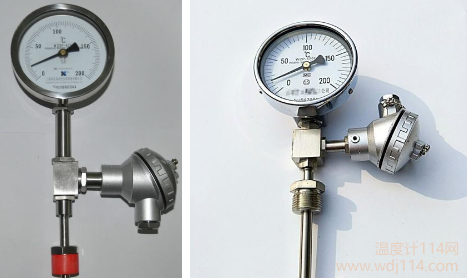

遠傳雙金屬溫度計集成熱電偶(電阻)、雙金屬溫度計或溫度變送器，帶遠傳雙金屬溫度計廣泛用于冶金、石化、電力、紡織、食品、國防和其他工業部門。遠傳雙金屬溫度計是熱阻或熱電偶的信號遠傳功能和雙金屬溫度計本地指示功能的組合。能夠滿足現場測溫和遠距離傳輸?shù)囊蟆＿h傳雙金屬溫度計可以在各種生產過程中直接測量-40 ~+600℃范圍內的液體、蒸汽、氣體介質和固體表面的溫度。

遠傳雙金屬溫度計功能

1.它具有測溫探頭小、靈敏度高、線性校準、使用壽命長等特點。

2.它具有遠傳輸出電阻信號(PT100)、抗沖擊性、耐腐蝕性和大功率開關信號等多種功能。

3.結構與類似的國際產品相同，可以替代進口。

遠傳雙金屬溫度計技術參數

4.準確度等級1.5

5.時間常數≤ 60s

6、探頭壓力≤ 6 MPa

7.探頭直徑:φ8-10mm，活動外螺紋:M27*2

8.熱阻PT100(單通道、雙通道輸出)或4-20mA電流輸出

9.保護等級:IP55

遠傳雙金屬溫度計和雙金屬溫度計非常相似。你能正確區分波段遠傳雙金屬溫度計和雙金屬溫度計嗎？為了讓每個人更容易區分，讓我們用遠傳雙金屬溫度計介紹基本知識。

帶遠傳雙金屬溫度計的溫度傳感元件是雙金屬片。帶狀遠傳雙金屬溫度計雙金屬是一種雙層金屬板，將兩種膨脹系數相對較大的金屬焊接在一起。一端是固定的，另一端是自由的。

當溫度升高時，具有大膨脹系數的金屬板的伸長率較大，導致整個雙金屬片彎曲到具有小膨脹系數的金屬板的一側。

溫度越高，彎曲程度越大。換句話說，帶遠傳雙金屬溫度計雙金屬的彎曲度與溫度有對應關系，因此溫度可以用雙金屬的彎曲度來表示。

通常，雙金屬片中膨脹系數小的層稱為被動層，膨脹系數大的層稱為主動層。

帶遠傳雙金屬溫度計的驗證項目

(1)外觀檢查；

(2)指示驗證；

(3)指針運動的平衡；

(4)返回錯誤；

(5)重復性；

(6)指示值的穩定性。

皮帶遠傳雙金屬溫度計由兩種溫度膨脹系數不同的金屬制成。一端焊接在一個固定點上，另一端在溫度變化時扭曲，這被轉換成指示溫度的指針偏轉角度。抽芯式是指雙金屬感溫元件，可從外保護管中取出更換，是使用較廣泛的現場指示溫度計。

波段遠傳雙金屬溫度計為了提高溫度測量靈敏度，金屬板通常制成螺旋線圈形狀。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。

由于螺旋線圈的一端固定，另一端連接有可自由轉動的指針，當雙金屬片感應到溫度變化時，指針可在圓形分度標尺上指示溫度。該儀器的測溫范圍為-80~500℃，允許誤差約為兩次量程的1%。根據指針盤與遠傳雙金屬溫度計和保護管的連接方向，雙金屬溫度計可分為軸向型、徑向型、135°方向型和萬向型。

1.徑向雙金屬溫度計:指針盤與保護管并聯；

2.135度方向雙金屬溫度計:指針盤以135度連接到保護管；

3.萬向型雙金屬溫度計:指針盤與保護管之間的連接角度可以隨意調節；

4.軸向型雙金屬溫度計:指針盤與保護管垂直連接

目前的皮帶遠傳雙金屬溫度計，已經是工業生產中不可缺少的現場指示測溫儀表，其應用場合差異很大，因此雙金屬溫度計的保護管(護套)是必不可少的。帶遠傳雙金屬溫度計的保護管(護套)的功能是什么？

顧名思義，所謂的保護管(護套)用來保護溫度計。對于具有腐蝕性、高溫、高壓、易爆炸、易燃燒等危險因素的測量介質，溫度計不能直接接觸，于是出現保護管的功能。為了保護內部的溫度測量元件并便于維護。

皮帶遠傳雙金屬溫度計如果材料具有腐蝕性、高溫、高壓、易爆炸、易燃燒等危險因素，必須加保護套管。也就是說，在包含雙金屬溫度計安裝之前，螺紋安裝套管或法蘭式安裝套管應焊接到管道或容器上。如果測量是由空氣、惰性氣體或水和其他常規物質進行的，則不需要保護套，只需直接安裝在接頭上，從而節省資金。

通過以上簡要描述，我們了解到保護管(護套)在皮帶遠傳雙金屬溫度計中起著很大的作用，可以保護內部的測溫元件。如果雙金屬溫度計損壞，維護也非常方便。
